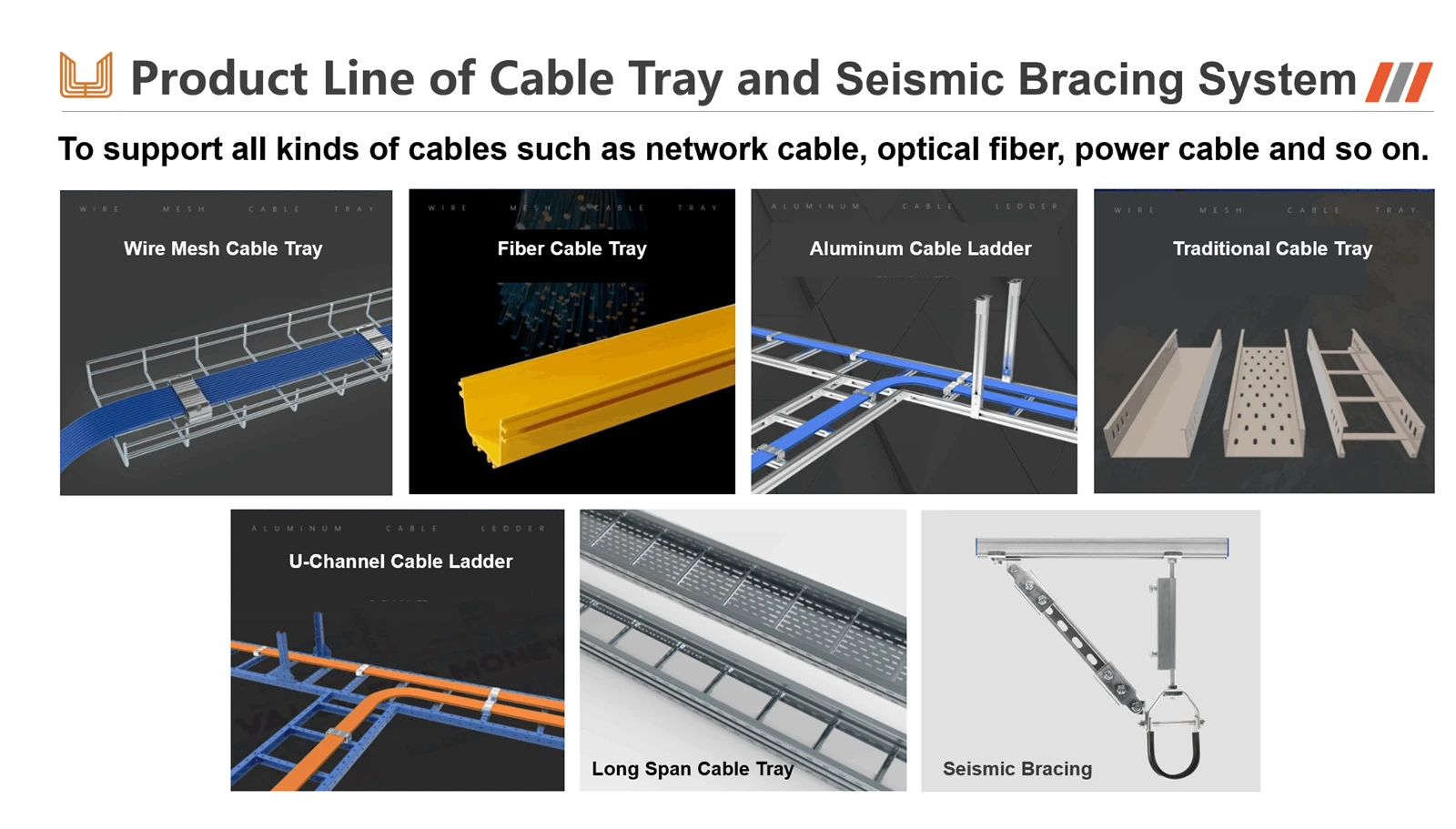

1. Primerjava grafikona vrst kabelskih pladnj
Ta grafikon vam pomaga hitro izbrati najprimernejšo vrsto pladnja na podlagi posebnih zahtev projekta, kot so odvajanje toplote, zmogljivost obremenitve, okolje in vrsta kabla.
| Značilnost | Pladenj za lestvico | Perforiran / pladenj | Trdni spodnji pladenj | Žična mreža / pladenj za košarico |
| Struktura | Sestavljen je iz dveh stranskih tirnic, povezanih z nizom prestov, podobno kot lestev. | Ima trdno podlago z prezračevalnimi odprtinami (reže ali luknje). | Popolnoma zaprt pladenj s trdno, neprekinjeno podlago in brez odprtin. | Mreža -, kot je bila struktura, narejena iz varjenih jeklenih žic. |
| Prednosti | 1. Odlično odvajanje toplote. 2. Najvišja obremenitev - nosilnost. 3. Enostavno zavarati kable s kravatami ali kleščami. |
1. Dobro odvajanje toplote. 2. zagotavlja neprekinjeno podporo kablim. 3. ponuja več zaščite kot pladenj za lestvico. |
1. zagotavlja največjo zaščito za občutljive kable. 2. Odličen ščitnik EMI/RFI. |
1. izjemno prilagodljiv; Enostavno upogniti, rezati in oblikovati na spletnem mestu -. 2. lahka in hitra za namestitev. |
| Slabosti | Omogoča slabo podporo za male - premera kable, ki se lahko povežejo med tkani. | Ponuja nekoliko manj odvajanja toplote in obremenitve v primerjavi z lestev. | 1. najrevnejša odvajanje toplote. 2. vlaga in naplavine se lahko nabirajo v notranjosti. |
1. najnižja obremenitev - nosilnost. 2. zagotavlja diskontinuirano podporo za kable. |
| Najboljše za | Napajalni kabli, veliki - krmilni kabli s premerom in aplikacije, ki zahtevajo dolge razpone in težke obremenitve. | Mešane vožnje majhnih do srednjih - premera moči in krmilnih kablov, kjer je neprekinjena podpora koristna. | Občutljivi instrumenti, optični vlakni ali podatkovni kabli, ki zahtevajo največjo zaščito in zaščito pred motnjami. | Podatkovni centri, strežniške prostore, luč - kabli za telekomunikacije in instalacije s kompleksnimi potmi usmerjanja. |
| Odvajanje toplote | ★★★★★ (odlično) | ★★★★ ☆ (dobro) | ★★ ☆☆☆ (slabo) | ★★★★★ (odlično) |
| Strukturna moč | ★★★★★ (najvišje) | ★★★★ ☆ (visoko) | ★★★ ☆☆ (srednje) | ★ ☆☆☆☆ (najnižja) |
导出到 Google 表格
2. Skupne napake in preprečevanje namestitve kablov
Ta seznam izpostavlja pogosta vprašanja, ki jih najdemo med nadzorom in sprejemanjem mesta, kar vam pomaga izboljšati kakovost in varnost projekta, tako da jih proaktivno obravnavate.
Napaka 1: Napačen ali pretiran razmik za podporo
Posledica:Pladen se zasuka med nosilci, ki presega mejo odklona. Sčasoma lahko to privede do strukturne utrujenosti in odpovedi.
Preprečevanje:
Strogo sledite grafikonu specifikacije proizvajalca v primerjavi s specifikacijo Span pri oblikovanju in namestitvi nosilcev.
Vedno dodajte dodatne podpore v 30-60 cm (1-2 ft) vsakega vgradnje, kot so komolci, majice ali križi.
Prepričajte se, da so vse nosilce nameščene na isti ravnini, da preprečite zvijalni stres na sistemu pladnja.
Napaka 2: Manjkajoči ali nepravilno nameščeni skakalci
Posledica:Električna kontinuiteta pladnja je pokvarjena, zaradi česar je varnostna tla neučinkovita. Med pogojem napake se lahko pladenj napolni z nevarnimi napetostmi, namesto da varno vodi tok na tla.
Preprečevanje:
V dokumentih za namestitev navedite, da so "vezani skakalci sploh potrebni ne - varjene točke povezave."
Med pregledom preverite ne le prisotnost skakalcev, ampak tudi, da so kontaktne površine očiščene barve in da so vijaki varno zategnjeni.
Uporabite nizko - upornega ohmmetra za merjenje upora med dvema oddaljenima točkama sistema pladnja; Vrednost mora biti blizu nič.
Napaka 3: razrezani robovi, ki jih ne zdravimo po - izdelava spletnega mesta
Posledica:Za pocinkane jeklene pladnje rezanje izpostavlja surovo jeklo in uniči zaščitno cinkovo plast. Ta nezaščiteni rob postane izhodišče za rje in korozijo, ki se lahko širi in znatno zmanjša življenjsko dobo pladnja.
Preprečevanje:
Zahtevajte, da izvajalec uporabi vsaj dva nanosa cinka - bogate barve (hladno galvanizirajoči razpršilec) na vse polje - rezane ali izvrtane površine.
Posebej pregledate vse reze, luknje in spremembe za pravilno anti - korozijsko obdelavo med preverjanjem kakovosti.
Napaka 4: Uporaba neprimernih pritrdilnih elementov in okovje
Posledica:
Neskladje materiala:Uporaba vijakov iz ogljikovega jekla na sistemu pladnja iz nerjavečega jekla bo povzročila galvansko korozijo.
Nezadostna moč:Uporaba standardnih vijakov -, kjer so določeni visoki - pritrdilni pritrdilni elementi, lahko ogrozi strukturno celovitost povezav.
Preprečevanje:
Originalni proizvajalec pladnjev določi vse plošče, vijake, oreščke in okovje, ki spajajo, ali pa je istega materiala in ocene kot sam pladenj.
Med pregledom materiala preverite materialna potrdila za pritrdilne elemente in dodatke.
Napaka 5: Neorganizirano in prepleteno polaganje kablov
Posledica:
Motnje signala (Crosstalk) se pojavijo, ko se napajajo in podatkovni kabli zaženejo v bližini, vzporedni bližini.
Slaba odvajanje toplote zmanjšuje ampacity (trenutna - nosilna zmogljivost) napajalnih kablov.
Prihodnje vzdrževanje, odstranjevanje ali dodajanje kablov postane izjemno težko.
Preprečevanje:
Pred začetkom namestitve razvijte jasen načrt usmerjanja kabla.
Za povezovanje napajalnih kablov in kabelske vezi uporabite kabelske klešče, da lepo razporedite krmilne kable v plasteh ali organiziranih skupinah.
Uveljavite "Bottom - UP, Layer - z namestitveno prakso -", da ohranite urejeno razporeditev v celotnem izvajanju.
